一體化小型人工濕地
2. 設計進出水水質
2.1. 直接用于生活污水站建設
1）設計進水水質
設計進水水質參考農村生活污水一般進水水質，相應指標具體如下：
表3-1 設計進水水質：（單位: mg/L）
項目 COD BOD5 NH4+-N TP SS PH
數值 ≤300 ≤150 ≤30 ≤7 ≤200 6～9
2）設計出水水質
設計出水水質可達《城鎮污水處理廠污染物排放標準》（GB18918—2002）二級標準。相應指標具體如下：
表-2 設計出水水質表（單位: mg/L）
項目 COD BOD5 NH4+-N TP SS PH
數值 ≤100 ≤30 ≤25（30） ≤3 ≤30 6～9
括號外數值為水溫>12℃時的控制指標，括號內數值為水溫≤12℃時的控制指標。
2.2. 用于污水站水質提標升級或改造
若將本設備用于污水站的提標升級或改造，則出水水質可在原處理站出水標準上提升一個標準。如原出水水質為《城鎮污水處理廠污染物排放標準》二級標準排放標準，則接入本設備后出水水質可提升至一級B標準；如原出水水質為一級B標準，則接入本設備后出水水質可提升至一級A標準；
3. 產品選型
小型綜合人工濕地設備選型表
序號 項目 型號 設備尺寸 適用站點處理戶數或水量
用于污水站直接建設 用于污水站水質提標
1 綜合濕地設備 CF SD-01 1600×900×1050 1戶 1噸
2 綜合濕地設備 CF SD-02 2000×1200×1050 2戶 2噸
3 綜合濕地設備 CF SD-03 2500×1200×1050 3戶 3噸
4 綜合濕地設備 CF SD-04 3000×1400×1050 4戶 4噸
5 綜合濕地設備 CF SD-05 3200×1600×1050 5戶 5噸
6 綜合濕地設備 CF SD-06 3800×1600×1050 6戶 6噸
7 綜合濕地設備 CF SD-07 4000×1800×1050 7戶 7噸
8 綜合濕地設備 CF SD-08 4000×2000×1050 8戶 8噸
9 綜合濕地設備 CF SD-09 4500×2000×1050 9戶 9噸
10 綜合濕地設備 CF SD-10 5000×2000×1050 10戶 10噸
注：本設備用于污水站直接建設時，單戶水量按0.3m3/天設計。
4. 產品說明

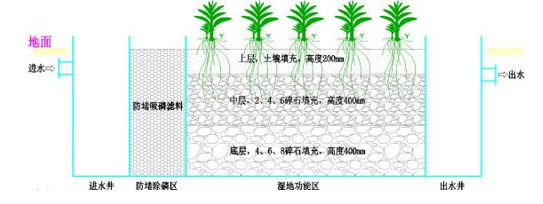

4.1. 設備處理工藝流程說明
生活污水來水首先進入設備進水井，利用設備進水井與防堵除磷區之間的隔板的專利設計，使進水井同時具有來水調節、初沉、攔截較大懸浮物、隔油、均勻布水等功能。
進水井污水通過隔板配水孔進入防堵除磷區，防堵除磷區濾料采用專用的防堵吸磷濾料，且采用裝袋填入，在運行一定周期（一般為半年）后，根據堵塞情況可將防堵除磷區濾料袋去除清洗，并更換內部吸磷顆粒，從而起到去除SS，防止后續濕地堵塞及吸磷的作用。
防堵除磷區污水通過與功能區隔板的配水孔進入濕地功能區，濕地功能區下部采用石粒級別濾料，上部覆土種植濕地作物，通過濕地作物光合作用產生氧氣，并通過根系輸送進入下部濾料區，從而在功能區內形成無數細小的厭氧、缺氧、好氧等環境，培養各類污水處理微生物，最終實現利用微生物實現對污水中cod、氨氮、總磷等污染物的去除，并通過濾料的過濾作用進一步去除SS。
功能區經處理污水最終通過與出水井的過水孔進入出水井，出水井可用于出水水質觀察，采樣，取水灌溉等用途，出水井內清水最終通過出水口管道排入自然水體。

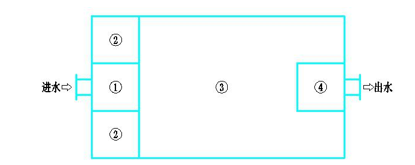

4.2. 設備平面布置說明
設備平面布置請詳見下圖：
5. 產品特點
1) 占地小、造價低、施工安裝簡便
本專利設備通過對沉淀池、隔油池、人工濕地、出水井的集成，降低了整個污水處理裝置的占地面積；通過對各功能區池壁的共用，采用玻璃鋼或PVC殼體（普通濕地一般采用鋼砼現場澆筑）工廠式集中生產降低了整體造價，現場安裝方便。
2) 防堵塞、壽命長
通過可清洗防堵區的設計，增加了濕地壽命。
3) 處理效果穩定
通過可更換吸磷填料除磷區的設計，加上人工濕地本身對其它污染物的處理效果，保證了出水水質，使運行處理效果更加穩定。
4) 零能耗，運行費用低
無任何電器設備，零能耗，運行費用低。
5) 無二次污染，景觀效果好
采用擬自然生態的人工濕地處理技術，無剩余污泥，臭味等二次污染，且濕地上一般種植的美人蕉，菖蒲兼具一定的景觀效果。
